Kombinované zónové vykurovanie v 4-izbovom byte na Kolibe – jedno riešenie pre radiátory, podlahovku aj fan coily
V novostavbe bytového domu sme realizovali inteligentné kombinované zónové vykurovanie, ktoré prepája viacero typov vykurovacích technológií do jedného logického a prehľadného systému. Byt sa nachádza na vrchnom poschodí a pozostáva zo 4 izieb, pričom zákazník mal kombináciu radiátorov, podlahového elektrického kúrenia aj podlahových konvektorov (fan coil).
Cieľom bolo vytvoriť jeden centralizovaný systém riadenia, ktorý bude:
- energeticky efektívny,
- používateľsky jednoduchý,
- plne automatizovaný podľa režimov (doma, preč, leto),
- a zároveň pripravený na budúce rozšírenie.

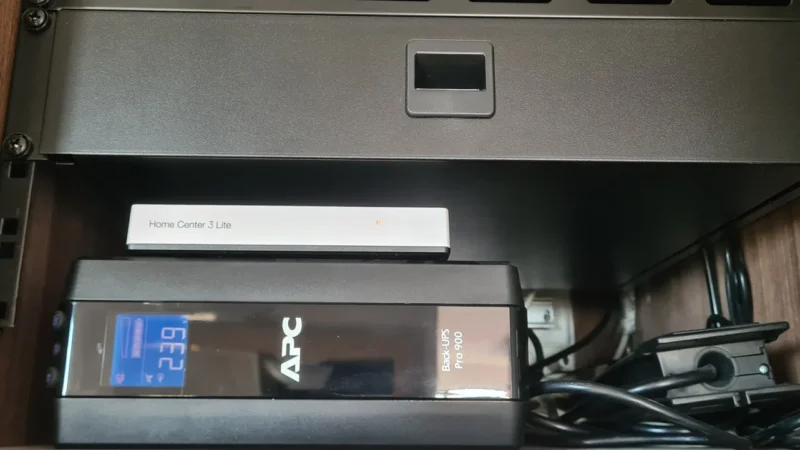

Celé riešenie je postavené na riadiacej jednotke Fibaro Home Center 3 Lite, ktorá zabezpečuje logiku vykurovania, prepojenie zariadení a automatizácie.

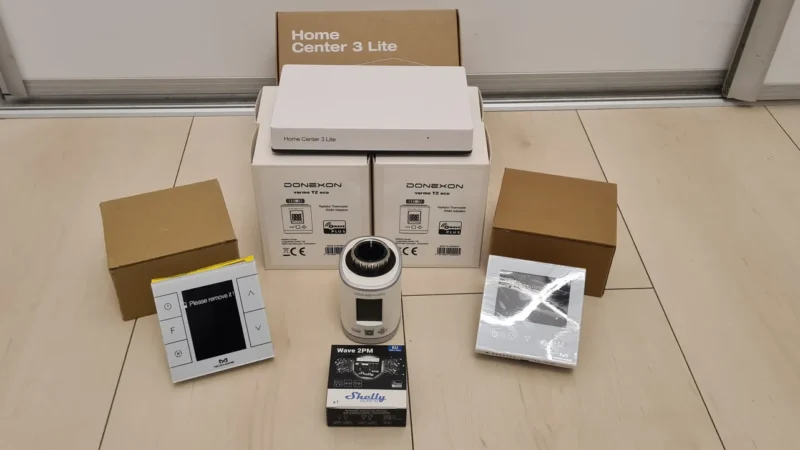

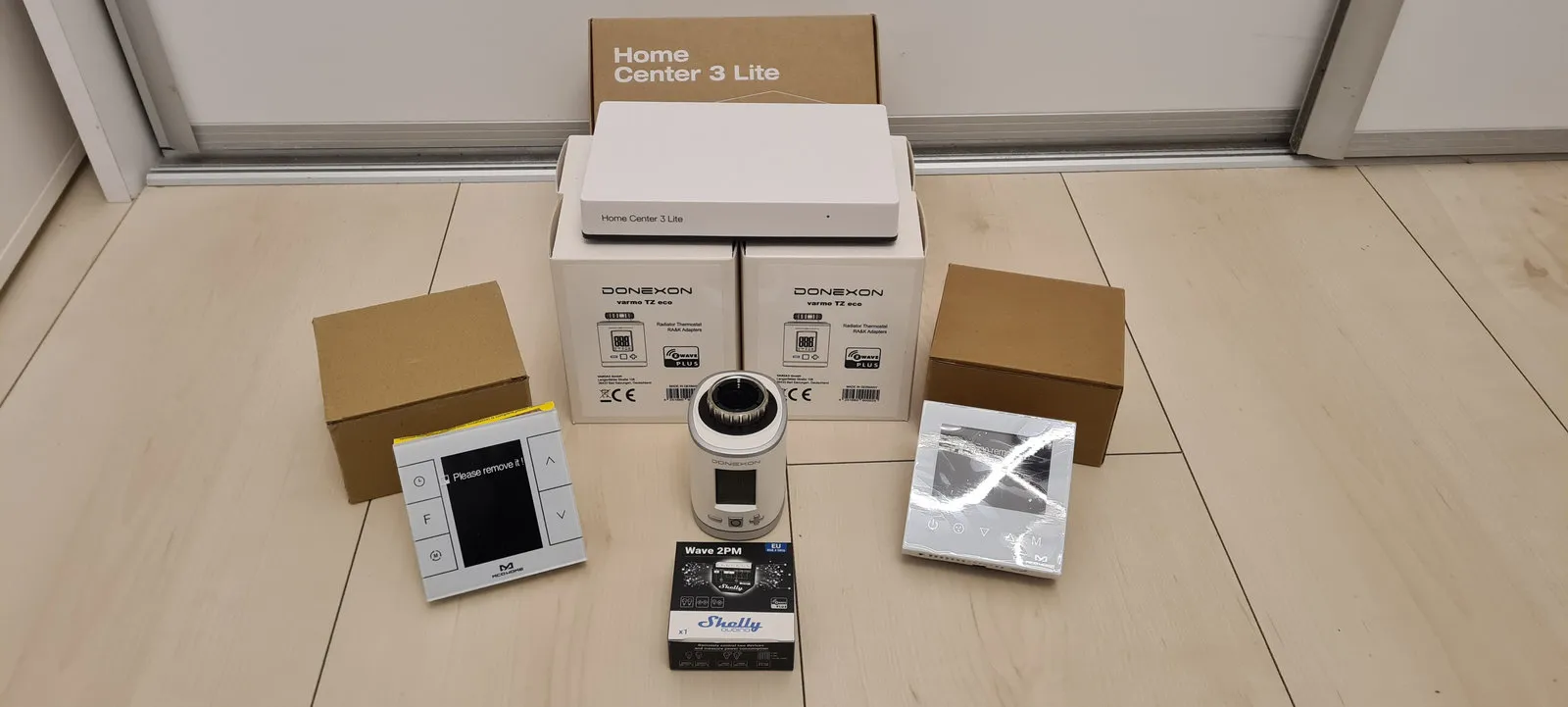

Použité technológie a komponenty
- 1x riadiaca jednotka Fibaro Home Center 3 Lite
- 1× MCO 2-potrubný fan coil termostat
- 4× Donexxon radiátorová hlavica
- 1× MCO termostat na elektrické podlahové vykurovanie
- 1× Shelly dvojkanálový spínač
Radiátorové vykurovanie – samostatné izby, centrálna logika

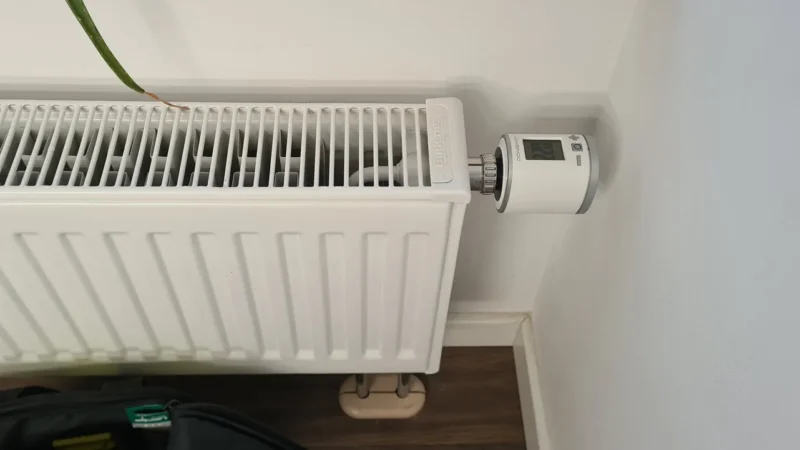

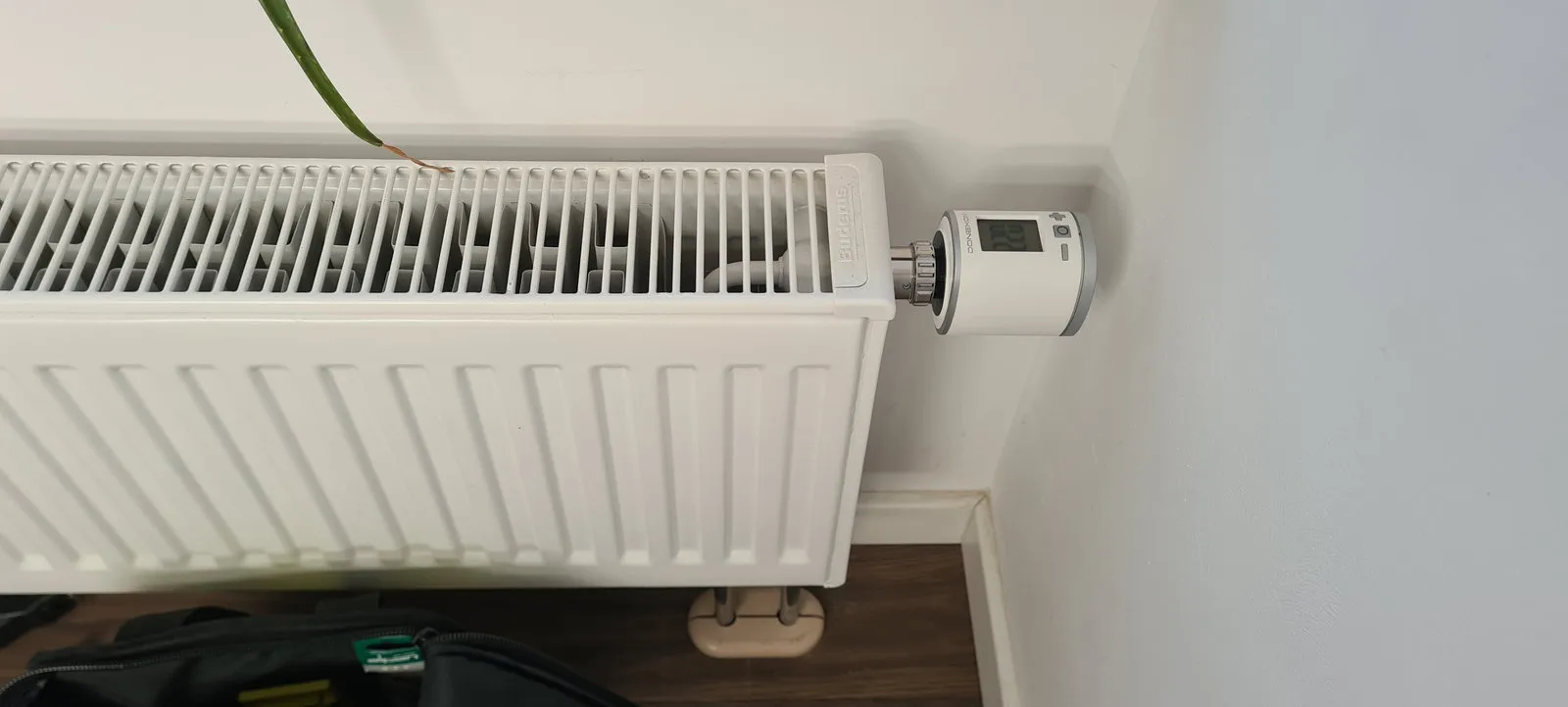

Zákazník mal v byte 4 radiátory – tri v obytných izbách a jeden v kúpeľni. Každý radiátor (okrem kúpeľne) dostal vlastnú smart hlavicu, ktorá umožňuje:
- presné riadenie teploty v miestnosti,
- časové harmonogramy,
- diaľkové ovládanie cez mobil,
- okamžitú reakciu na zmenu režimu (doma / preč).
Aj keď má každá miestnosť vlastnú reguláciu, vykurovanie je prepojené s centrálnym ventilom vykurovania v bytovej rozvodnej stanici. Ak ktorýkoľvek radiátor požaduje teplo, systém automaticky otvorí hlavný vykurovací ventil.
Praktický prínos pre zákazníka:
- Nebehá zbytočne obehové čerpadlo.
- Nezohrieva sa celý byt, ak je potrebné kúriť iba jednu miestnosť.
- Znižuje sa spotreba tepla z centrálneho zdroja.
Fan coil vykurovanie – komfort bez kompromisov
Fan coil vykurovanie – komfort bez kompromisov
V byte sa nachádzajú aj podlahové konvektory riadené cez MCO 2-potrubný fan coil termostat.
Fan coil termostat riadi:
- ventil prívodu teplej vody,
- samotný ventilátor konvektora.
Aj tento prvok je zapojený do centrálnej logiky – ak fan coil vyžaduje kúrenie, otvorí sa hlavný ventil vykurovania v bytovej stanici.
Výhoda riešenia:
Zákazník nemusí riešiť, ktorý systém práve kúri. Všetko funguje ako jeden celok.

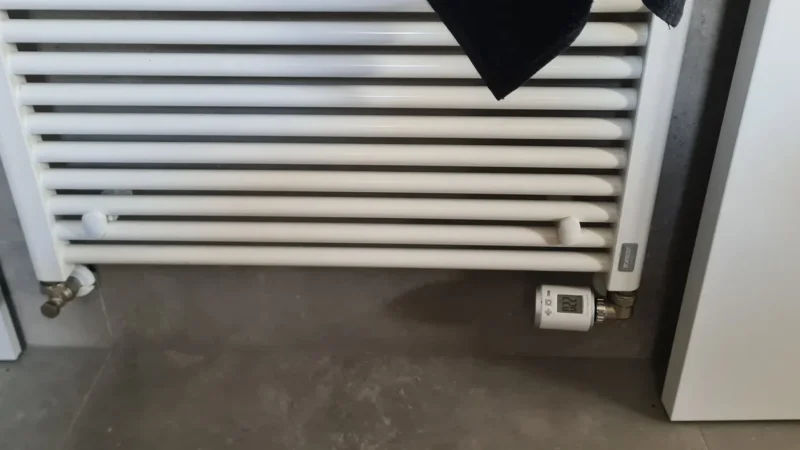

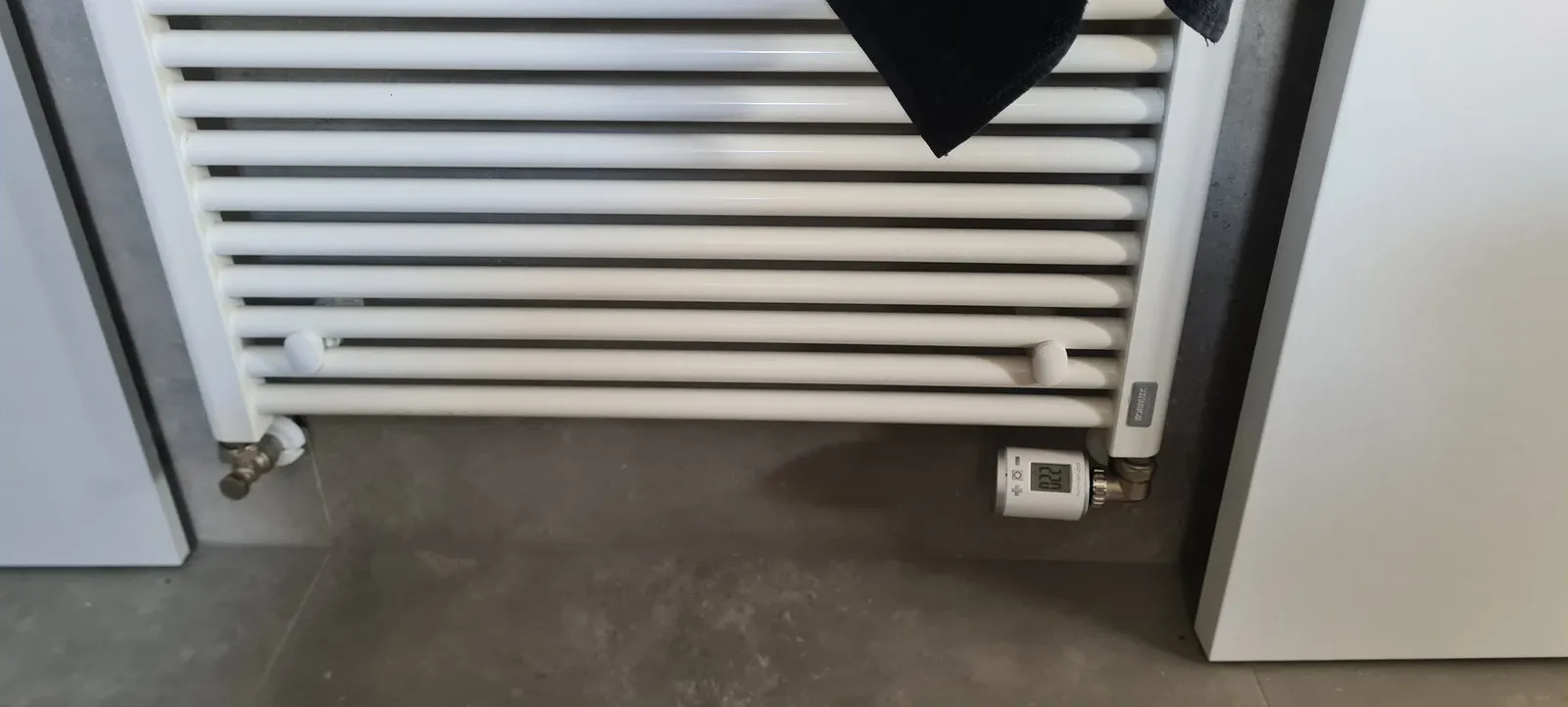

Kúpeľňa ako samostatná inteligentná zóna
Kúpeľňa obsahuje:
- radiátor s hlavicou,
- elektrické podlahové vykurovanie riadené cez MCO termostat na elektrické podlahové vykurovanie.
Napriek tomu, že ide o dva rôzne zdroje tepla (vodný a elektrický), vytvorili sme jednu logickú vykurovaciu zónu – kúpeľňa.
To znamená:
- používateľ nastavuje jednu požadovanú teplotu,
- systém rozhodne, ktorý zdroj sa použije,
- kúpeľňa sa správa ako jeden inteligentný celok.
Praktický príklad:
Ráno sa podlahovka zapne skôr, aby bola dlažba príjemne teplá. Radiátor sa zapne iba v prípade potreby vyššieho výkonu.

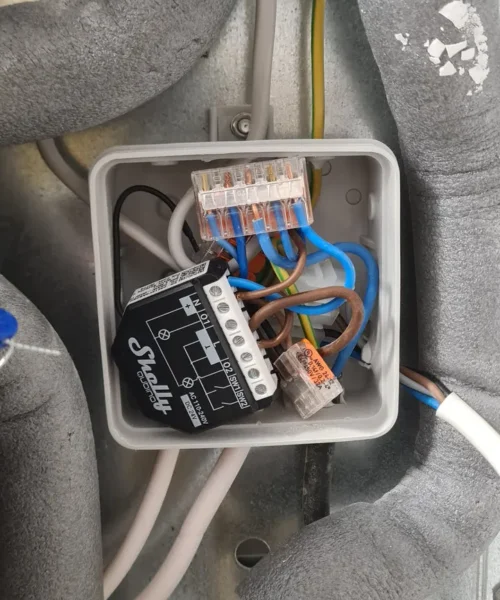

Ovládanie ventilov v bytovej rozvodnej stanici
V bytovej stanici sa nachádzajú dva ventily:
- ventil vykurovania,
- ventil TÚV (teplej úžitkovej vody).
Tieto ventily sú riadené cez Shelly dvojkanálový spínač, ktorý je plne integrovaný do systému.
Logika vykurovania:
- Ak aspoň jedna zóna chce kúriť → otvorí sa ventil vykurovania.
- Ak žiadna zóna nekúri → ventil sa zatvorí.
Výsledok:
Žiadne zbytočné prehrievanie systému a nižšie náklady na energie.
Inteligentné riadenie TÚV a cirkulácie
Vytvorili sme harmonogram pre ventil TÚV, ktorý zabezpečuje:
- V režime Doma – TÚV je stále dostupná, cirkulácia je aktívna.
- V režime Preč – kúrenie ide na útlmových 17 °C, cirkulácia TÚV je vypnutá.
- V režime Leto – kúrenie aj cirkulácia TÚV sú úplne vypnuté.
Výhoda pre zákazníka:
- Okamžitá dostupnosť teplej vody, keď je doma.
- Žiadne zbytočné straty tepla počas neprítomnosti.
Automatický sezónny režim bez potreby manuálneho zásahu.
Vykurovacie profily – komfort jedným klikom
Systém obsahuje tri hlavné profily:
1️⃣ Režim DOMA
- Vykurovanie podľa individuálneho harmonogramu.
- Aktívna cirkulácia TÚV.
- Plný komfort.
2️⃣ Režim PREČ
- Všetky zóny na 17 °C.
- Cirkulácia TÚV vypnutá.
- Výrazná úspora energie.
3️⃣ Režim LETO
- Kúrenie vypnuté.
- Cirkulácia TÚV vypnutá.
- Minimálna spotreba.
Takéto riešenie prináša reálnu úsporu nákladov a zároveň maximálne pohodlie bez nutnosti manuálneho prepínania jednotlivých zariadení.
Výsledok realizácie
Aj keď ide o kombináciu:
- radiátorového vykurovania,
- elektrického podlahového kúrenia,
- fan coil konvektorov,
- centrálneho ventilu v stanici,
podarilo sa vytvoriť jeden prehľadný a logicky fungujúci inteligentný systém vykurovania v byte.
Hlavné benefity pre zákazníka:
✔ Jednoduché ovládanie cez jednu aplikáciu
✔ Automatická optimalizácia spotreby
✔ Okamžitá reakcia systému
✔ Komfort v každej miestnosti
✔ Nižšie náklady na energie
✔ Pripravenosť na ďalšie rozšírenie
Tento projekt je dôkazom, že aj v bytovom dome je možné vytvoriť plnohodnotné zónové vykurovanie s inteligentným riadením, ktoré prináša reálnu pridanú hodnotu pre majiteľa nehnuteľnosti.
